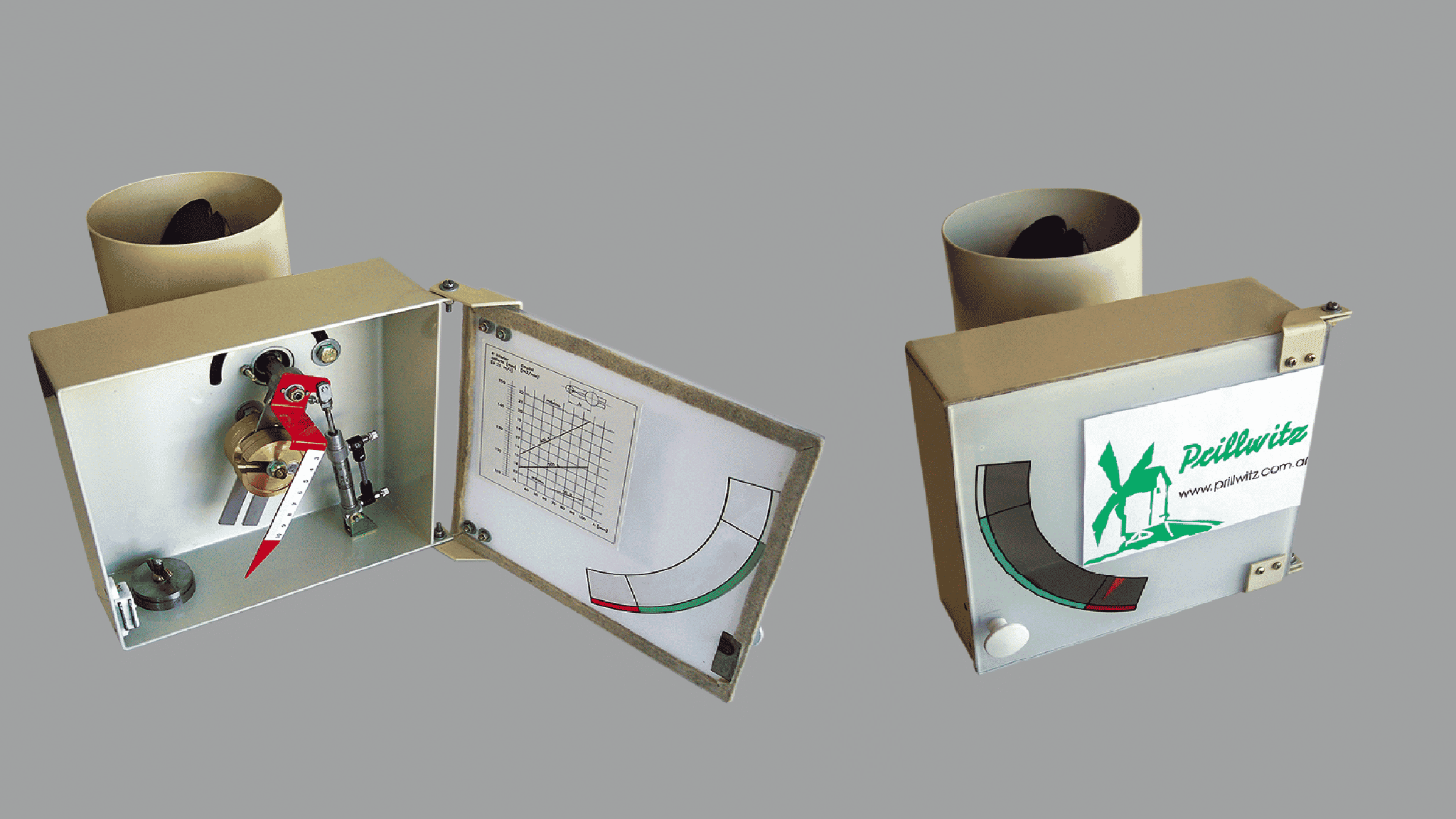

Válvula auto-ajustável para transporte de VAR de sucção pneumática

Ideal para reduzir o consumo de energia no sistema de transporte pneumático de sucção paralela

Esta válvula é utilizada para substituir a válvula reguladora fixa entre ciclone e ventilador em sistemas de transporte pneumático por sucção. Atinge uma velocidade de transporte constante.

O seu princípio de funcionamento baseia-se na utilização da força gerada pela interposição de um aerofólio no fluxo de ar (ver desenho). Através de um sistema de contrapesos, a velocidade do ar é mantida a um valor constante, apesar das mudanças na quantidade de produto nesta ou noutras condutas.

Vantagens em comparação com os sistemas fixos:

– Elevada poupança de energia, uma vez que cada conduta funciona à velocidade apropriada e não precisa de ser sobredimensionada.

– Garantia de qualidade para produtos que se deterioram devido a velocidades excessivas.

– Muito útil no transporte termo-pneumático onde a velocidade deve ser tão baixa quanto possível.

Princípio de funcionamento

Principio de funcionamiento

S = força de elevação

M = rotação resultante

Num sistema de transporte pneumático de aspiração paralela, se a carga em kg/h da linha de transporte diminuir, o seu caudal tende a aumentar. Ao ter esta válvula, isto faz com que a força de elevação S aumente, fechando a válvula, e assim equilibrando novamente o caudal.

Informação técnica:

Válvula Var
